        村田多層陶瓷電容器的基本結構


        更新時間：2019-05-27 11:37:14  點擊次數：4979次





        tag標簽：

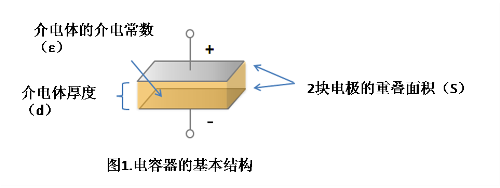

				村田貼片電容器用于儲存電荷，其最根本結構如圖1所示-在2塊電極板中心夾著介電體。

村田貼片電容

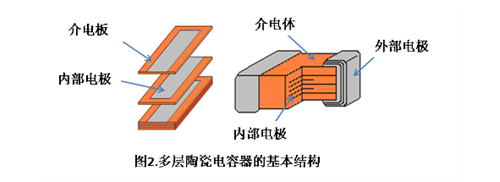

村田貼片電容器的性能指標也取決于可以儲存電荷的多少。村田多層陶瓷電容器為了可以儲存更多的電量，經過圖1中結構的多重層疊得以實現。圖2是其根本構造。

村田貼片電容






	<村田多層陶瓷電容器的制作方法>


 備好介電體原料后，將其與各種溶劑等混合粉碎，構成泥狀焊料。將其做成薄貼片后，再經過如下說明的8道工序-就可以制成貼片多層陶瓷電容器。






	<村田貼片多層陶瓷電容器的加工工序>

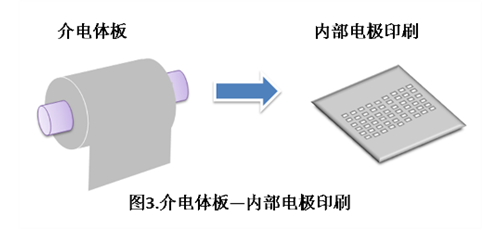

 1.介電體板的內部電極印刷

對卷狀介電體板涂敷金屬焊料，以作為內部電極。

近年來多層陶瓷電容器以Ni內部電極為主。所以將對介電體板涂敷Ni焊料。



村田貼片電容

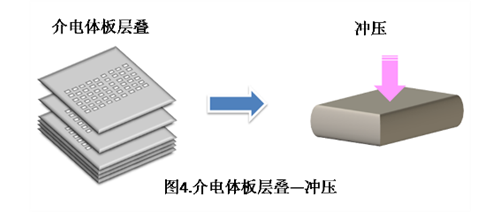

2.層疊介電體板

對介電體板涂敷內部電極焊料后將其層疊。



3.沖壓工序

對層疊板施加壓力，壓合成一體。在此之前的工序?yàn)榱吮苊猱愇锏幕烊耄慷紵o(wú)塵作業。



村田貼片電容

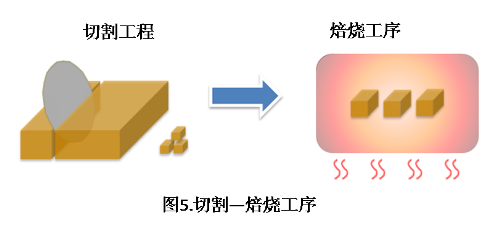

4.切割工序

將層疊的介電體料塊切割成1.0mm×0.5mm或1.6mm×0.8mm等規定的尺度。



5.焙燒工序

用1000度～1300度左右的溫度對切割后的料片進行焙燒。經過焙燒陶瓷和內部電極將成為一體。



村田貼片電容

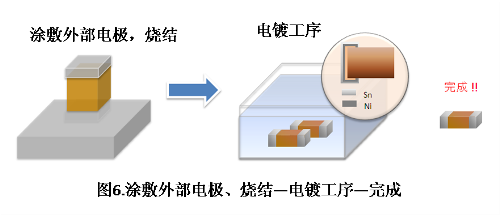

6.涂敷外部電極、燒制

在完結燒制的片料兩頭涂敷金屬焊料，以作為外部電極。如果是Ni內部電極，將涂敷Cu焊料、然后用800度左右的溫度進行燒結。



7.電鍍工序

完結外部電極的燒制后，還要在其表面鍍一層Ni及Sn。一般采用電解電鍍方法，鍍Ni是為了提升信賴性，鍍Sn是為了易于貼裝。貼片電容在這道工序就已經完結。



村田貼片電容




	 8.丈量、包裝工序（彌補）


 反復確認最后完結的貼片電容器是否具備應有的電氣特性，進行料卷包裝后即可出貨。







近年來隨著多層陶瓷電容器的小型化、大容量化，各道工序也進行著種種改進，例如介電體的高度薄層化、提升疊層精度等。
